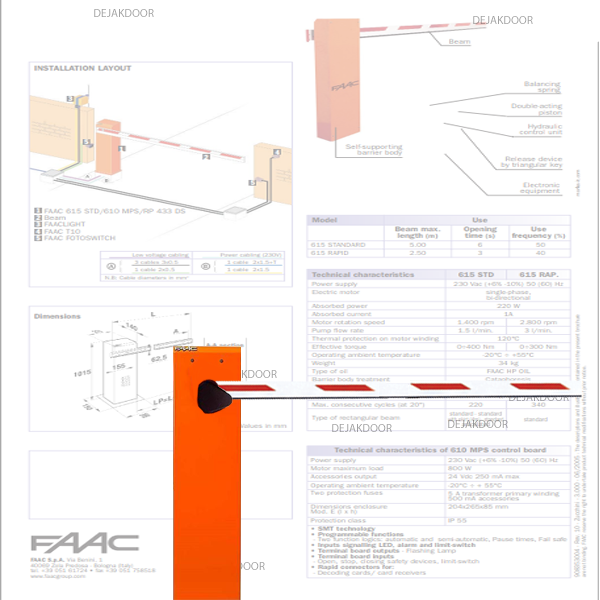

مرحله بالانس تیرک یکی از حیاتی ترین بخش های تنظیم و راه اندازی سیستم است که تاثیر مستقیمی بر عملکرد نرم و عمر مفید دستگاه دارد. در کاتالوگ فنی راهبند فک به این مرحله تاکید ویژه ای شده و جزئیات فنی مربوط به تعادل تیرک با دقت تشریح شده است. اگر بالانس تیرک به درستی انجام نشود، فشار نامتوازن بر روی موتور و گیربکس ایجاد می شود و در نتیجه در طول زمان موجب استهلاک زودرس قطعات می گردد. هدف از بالانس تیرک، تنظیم هماهنگی میان وزن تیرک و نیروی فنر تعادل است تا حرکت باز و بسته شدن بدون لرزش، توقف ناگهانی یا صدای اضافی انجام گیرد.

نصب تیرک و لوازم جانبی

در گام نخست، تیرک به همراه تمام لوازم جانبی شامل بازتاب دهنده ها، چراغ هشدار و کاور محافظ نصب می شود. در کاتالوگ فنی راهبند فک توصیه شده است که تیرک پیش از بالانس نهایی به طور کامل تجهیز شود تا وزن واقعی آن در محاسبات دخیل گردد. استفاده از پیچ و مهره های استاندارد، گشتاور بستن مناسب و بررسی تراز افقی از نکات کلیدی این مرحله است. همچنین برای اطمینان از اتصال محکم، بهتر است پس از اولین تست حرکتی، تمام اتصالات دوباره بازبینی و در صورت نیاز سفت شوند.

بررسی زاویه 45 درجه و تنظیم پیش بار

پس از نصب کامل تیرک، باید آن را در زاویه 45 درجه قرار دهید. این زاویه نقطه تعادل تقریبی سیستم است که طبق کاتالوگ فنی راهبند فک مبنای تنظیم فنر تعادل محسوب می شود. در این وضعیت، با تنظیم مهره پیش بار (Preload Nut) میزان نیروی ذخیره شده در فنر تغییر می کند تا تیرک بتواند بدون کمک موتور در همین زاویه ثابت بماند. اگر تیرک به سمت پایین حرکت کرد، فنر بیش از حد آزاد است و باید کمی سفت شود. در مقابل، اگر تیرک تمایل به بالا رفتن داشت، فشار فنر زیاد است و باید اندکی آزاد گردد.

تست نهایی بالانس و بررسی عملکرد

پس از تنظیم اولیه، تیرک را چندین بار به صورت دستی در زوایای مختلف حرکت دهید تا از تعادل کامل آن اطمینان حاصل شود. طبق کاتالوگ فنی راهبند فک، زمانی بالانس به درستی انجام شده است که تیرک در زاویه 45 درجه بدون حرکت باقی بماند. این آزمایش باید در دمای محیط واقعی محل نصب صورت گیرد، زیرا تغییر دما می تواند بر رفتار فنر تاثیر بگذارد. در نهایت پس از تایید تعادل، سیستم در حالت اتوماتیک قرار گرفته و چند چرخه باز و بسته شدن کامل با موتور انجام می شود تا عملکرد نهایی ارزیابی گردد.

اهمیت بالانس در دوام سیستم

بالانس صحیح تیرک علاوه بر کاهش استهلاک موتور، باعث کاهش مصرف برق و افزایش سرعت واکنش راهبند نیز می شود. در کاتالوگ فنی راهبند فک اشاره شده که بسیاری از خرابی های شایع مانند گیر کردن تیرک در میانه مسیر یا صدای زیاد حین عملکرد، مستقیما به تنظیم نادرست بالانس مربوط است. بنابراین، توصیه می شود این بخش توسط نصابان حرفه ای و با ابزار دقیق انجام شود. اجرای صحیح مراحل بالانس طبق دستورالعمل کاتالوگ فنی راهبند فک نه تنها عملکرد نرم و ایمن سیستم را تضمین می کند، بلکه موجب افزایش طول عمر موتور و اجزای مکانیکی نیز خواهد شد.

سیم کشی برد کنترل E680

در مرحله سیم کشی برد کنترل E680، دقت در اتصال صحیح سیم ها و رعایت ترتیب ترمینال ها نقش تعیین کننده ای در عملکرد بی نقص سیستم دارد. بر اساس توضیحات ارائه شده در کاتالوگ فنی راهبند فک، هر خط فرمان، ورودی ایمنی و خروجی کنترلی باید در محل مشخص خود نصب گردد تا ارتباط بین اجزا به درستی برقرار شود. بی توجهی به این مرحله می تواند باعث بروز خطاهای الکتریکی، عمل نکردن سنسورها و حتی آسیب دیدن مدار کنترل شود. به همین دلیل، مطالعه دقیق نقشه های سیم کشی در کاتالوگ فنی راهبند فک پیش از شروع کار ضروری است.

تفکیک کابل های قدرت و فرمان

اولین اصل در سیم کشی، تفکیک کامل کابل های قدرت از کابل های فرمان و ایمنی است. در کاتالوگ فنی راهبند فک تاکید شده که این تفکیک برای جلوگیری از تداخل مغناطیسی و خطاهای سیگنال الزامی است. کابل موتور، تغذیه اصلی و خروجی چراغ ها در مسیر جداگانه عبور داده می شوند و باید در لوله های خرطومی مجزا قرار گیرند. در مقابل، کابل های مربوط به فتوسل، استاپ اضطراری، ورودی باز و بسته و ماژول کنترل ریموت در کانال دیگری هدایت می شوند تا نویز الکتریکی عملکرد برد را مختل نکند.

نحوه اتصال ورودی ها و خروجی ها

مطابق با دستورالعمل های درج شده در کاتالوگ فنی راهبند فک، ترمینال های اصلی برد شامل OPEN، CLOSE، FSW، STP، ALM، OUT1 تا OUT4، LAMP، LOOP، MOTOR، ENCODER و RADIO هستند. هر یک از این ترمینال ها عملکرد ویژه ای دارند. به عنوان مثال، ورودی OPEN برای فرمان باز شدن راهبند، CLOSE برای بسته شدن و FSW برای فتوسل ایمنی به کار می رود. خروجی های OUT1 تا OUT4 نیز برای کنترل تجهیزات جانبی مانند چراغ هشدار، فلاشر یا قفل الکترونیکی استفاده می شوند. در این بخش، رعایت پلاریته مثبت و منفی و استفاده از فیش های عایق دار بسیار مهم است.

سیم کشی فتوسل و ماژول BUS

یکی از اجزای کلیدی در سیستم های ایمنی راهبند، فتوسل ها هستند. بر اساس کاتالوگ فنی راهبند فک، فتوسل ها از طریق کابل BUS به برد متصل می شوند. این کابل به صورت دو سیمه (BUS+) و (BUS-) تعریف شده و علاوه بر انتقال جریان تغذیه، سیگنال ارتباطی را نیز منتقل می کند. هر فتوسل دارای آدرس مخصوص است که باید در هنگام نصب از طریق جامپر یا دکمه مخصوص تنظیم گردد تا سیستم بتواند آنها را شناسایی کند. در صورت نصب چند جفت فتوسل، ترتیب آدرس دهی و اتصال باید طبق نقشه اصلی درج شده در کاتالوگ فنی راهبند فک انجام شود تا هیچ گونه تداخل در عملکرد ایمنی پیش نیاید.

کنترل نهایی و تست عملکرد

پس از اتمام سیم کشی، باید تمام اتصالات یک بار دیگر بررسی شوند. اطمینان از محکم بودن پیچ های ترمینال، صحیح بودن مسیر کابل ها و عایق بندی نقاط اتصال از ضروریات این مرحله است. سپس سیستم روشن شده و تست عملکرد ورودی ها و خروجی ها انجام می گیرد. در کاتالوگ فنی راهبند فک توصیه شده که تست فتوسل، توقف اضطراری، فرمان دستی و عملکرد چراغ فلاشر پیش از تحویل نهایی انجام شود. اجرای دقیق مراحل سیم کشی بر اساس کاتالوگ فنی راهبند فک نه تنها موجب عملکرد پایدار سیستم می شود، بلکه از بروز خطاهای احتمالی در آینده نیز جلوگیری می کند.

برنامه ریزی برد کنترل

در بخش کاتالوگ فنی راهبند فک، قسمت مربوط به برنامه ریزی برد کنترل یکی از مهم ترین بخش های نصب و راه اندازی محسوب می شود. این بخش تعیین کننده رفتار دقیق راهبند در شرایط مختلف کاری است و اگر به درستی انجام نشود، ممکن است عملکرد دستگاه دچار ناهماهنگی شود. در این مرحله، تکنسین باید با دقت پارامترهای اصلی مانند dF، LO، PA، So، Sc، L1/L2 و St را طبق جدول و دستورالعمل های موجود در کاتالوگ فنی راهبند فک تنظیم کند تا راهبند در حالت های باز و بسته شدن به صورت نرم، ایمن و بدون خطا عمل کند.

در کاتالوگ فنی راهبند فک توضیح داده شده که پارامتر dF برای تنظیم نوع عملکرد دستگاه (اتوماتیک، نیمه اتوماتیک یا دستی) مورد استفاده قرار می گیرد. پارامتر LO به معنی زمان تاخیر در بستن بازو پس از عبور خودرو است. همچنین PA تعیین کننده میزان قدرت موتور در زمان عملکرد می باشد. تمامی این تنظیمات به کمک کلیدهای برد کنترل یا نمایشگر دیجیتال انجام می شوند و نیاز به تجربه کافی در خواندن داده های فنی دارد.

در مرحله تنظیمات پیشرفته، مقادیر FO، FC، PF و o1 تا o4 طبق کاتالوگ فنی راهبند فک برای هماهنگی بین اجزای مختلف سیستم مثل چراغ های هشدار، سنسورهای ایمنی و ورودی های کنترل از راه دور برنامه ریزی می شوند. برای مثال، گزینه FO زمان باز شدن کامل را مشخص می کند و FC برای تعیین زمان بسته شدن کامل بازو استفاده می شود. این پارامترها نقش مهمی در افزایش عمر مفید موتور و جلوگیری از فشار اضافی بر گیربکس دارند.

یکی از قابلیت های مهم که در کاتالوگ فنی راهبند فک به تفصیل بیان شده، تنظیم حالت Master/Slave است. این ویژگی برای مواقعی به کار می رود که دو راهبند به صورت همزمان در یک مسیر رفت و برگشت نصب شده اند. در این حالت، یکی از بردها به عنوان Master (اصلی) و دیگری به عنوان Slave (فرعی) تعریف می شود تا باز و بسته شدن هر دو به صورت هماهنگ انجام گیرد. این موضوع در محیط های پرتردد مانند پارکینگ های سازمانی یا ورودی مجتمع های بزرگ اهمیت زیادی دارد.

همچنین قابلیت Interlock که در کاتالوگ فنی راهبند فک معرفی شده، برای ایجاد ایمنی دو مرحله ای استفاده می شود. این حالت باعث می شود تا زمانی که یک راهبند کاملاً بسته نشده، راهبند دوم باز نشود. چنین تنظیمی در مکان های امنیتی مانند مراکز نظامی، بانک ها یا ورودی انبارهای مهم، نقش حیاتی در کنترل تردد دارد.

به طور کلی، مطالعه دقیق کاتالوگ فنی راهبند فک قبل از هرگونه برنامه ریزی، از بروز خطا در تنظیمات و آسیب به قطعات الکترونیکی جلوگیری می کند. این کاتالوگ نه تنها نحوه تنظیم پارامترها را مشخص کرده، بلکه نکات عیب یابی، راه اندازی اولیه و تست عملکرد را نیز پوشش می دهد. رعایت توصیه های درج شده در آن باعث می شود عملکرد راهبند دقیق، ایمن و کاملاً منطبق بر استانداردهای شرکت فک باشد.

در نهایت، برای اجرای بدون نقص برنامه ریزی برد کنترل، همیشه باید از ابزارهای استاندارد و برق مناسب استفاده شود و تمامی مراحل طبق دستورالعمل رسمی در کاتالوگ فنی راهبند فک انجام گیرد تا راهبند با حداکثر کارایی و دوام بالا عمل کند.

راه اندازی و کالیبراسیون

در بخش کاتالوگ فنی راهبند فک، مرحله راه اندازی و کالیبراسیون از مهم ترین قسمت های نصب محسوب می شود، زیرا تعیین کننده نحوه عملکرد صحیح دستگاه در تمامی مراحل باز و بسته شدن است. طبق دستورالعمل های موجود در کاتالوگ فنی راهبند فک، فرآیند راه اندازی باید با دقت و بر اساس توالی مشخصی انجام شود تا هیچ خطایی در عملکرد موتور، برد کنترل و سنسورهای ایمنی رخ ندهد.

در اولین گام، تیرک باید در موقعیت بسته قرار گیرد. این کار باعث می شود سیستم بتواند نقطه شروع حرکت را به صورت دقیق تشخیص دهد. سپس فرآیند Setup از طریق کلیدهای موجود روی برد کنترل اجرا می شود تا راهبند بتواند زاویه باز و بسته شدن، زمان کاهش سرعت در انتهای حرکت و نقاط توقف دقیق را به صورت خودکار یاد بگیرد. همان طور که در کاتالوگ فنی راهبند فک توضیح داده شده، این مرحله نقش حیاتی در جلوگیری از اعمال فشار اضافی به موتور دارد و باعث افزایش عمر مفید قطعات مکانیکی می شود.

پس از انجام Setup، نوبت به بررسی جهت چرخش موتور می رسد. در برخی موارد، ممکن است سیم های فاز و نول در زمان نصب اشتباه متصل شده باشند و باعث شوند جهت چرخش موتور برعکس عمل کند. طبق کاتالوگ فنی راهبند فک، در این حالت باید محل دو سیم ورودی موتور با یکدیگر جابجا شود تا عملکرد به درستی انجام گیرد. دقت در این بخش اهمیت بالایی دارد، زیرا اشتباه در جهت چرخش می تواند باعث شکستگی گیربکس یا آسیب به میکروسوئیچ های انتهایی شود.

مرحله بعد مربوط به تست عملکرد فتوسل ها، دکمه های کنترلی و چراغ های هشدار است. در کاتالوگ فنی راهبند فک به وضوح بیان شده که قبل از فعال سازی نهایی سیستم، باید اطمینان حاصل شود که تمامی فتوسل ها به درستی عمل می کنند و در صورت عبور مانع از جلوی آن ها، فرمان توقف یا بازگشت صادر می شود. این تست باید چندین بار تکرار شود تا اطمینان حاصل گردد که مدار ایمنی هیچگونه نقصی ندارد.

در مرحله نهایی کالیبراسیون، باید چراغ فلاشر و LED های وضعیت بررسی شوند. طبق اطلاعات مندرج در کاتالوگ فنی راهبند فک، هر وضعیت خاصی از سیستم با یک نوع چشمک یا رنگ خاص مشخص می شود. برای مثال، چشمک زدن سریع نشان دهنده خطا در تنظیمات اولیه است و چشمک منظم نشانه عملکرد عادی سیستم می باشد. آشنایی با این نشانه ها برای نصاب اهمیت زیادی دارد تا بتواند در صورت بروز خطا، به سرعت مشکل را شناسایی کند.

در مجموع، انجام دقیق تمامی مراحل ذکر شده در کاتالوگ فنی راهبند فک باعث می شود راهبند با بالاترین دقت و ایمنی ممکن کار کند. این فرآیند نه تنها از بروز خطاهای احتمالی در زمان بهره برداری جلوگیری می کند، بلکه موجب می شود تا دستگاه در شرایط محیطی مختلف، از جمله مکان های پر تردد یا با شرایط آب و هوایی خاص، عملکردی پایدار و قابل اعتماد داشته باشد. رعایت دقیق دستورالعمل های ذکر شده در کاتالوگ فنی راهبند فک تضمین کننده راه اندازی اصولی، افزایش عمر قطعات و بهبود راندمان کلی سیستم است.

عملکرد دستی و نگهداری

در بخش کاتالوگ فنی راهبند فک، قسمت مربوط به عملکرد دستی و نگهداری از مهم ترین بخش های فنی و ایمنی محسوب می شود که برای افزایش طول عمر دستگاه و حفظ عملکرد روان آن الزامی است. این بخش به نصاب و کاربر نهایی کمک می کند تا در مواقع ضروری بتوانند کنترل کامل راهبند را در اختیار بگیرند و همچنین از بروز خرابی های احتمالی پیشگیری کنند. در کاتالوگ فنی راهبند فک تمام مراحل مربوط به خلاص کردن سیستم، بازگرداندن به حالت اتوماتیک، بررسی سطح روغن و انجام سرویس دوره ای به تفصیل توضیح داده شده است.

اولین مرحله در این بخش مربوط به عملکرد دستی با کلید خلاص کن است. در شرایطی مانند قطع برق یا خرابی مدار فرمان، اپراتور باید بتواند به صورت دستی بازوی راهبند را باز و بسته کند. طبق دستورالعمل درج شده در کاتالوگ فنی راهبند فک، برای انجام این کار کافی است درپوش قفل خلاص کن را باز کرده و با استفاده از کلید مخصوص، سیستم را از حالت قفل خارج کنید. در این حالت می توان بازوی راهبند را به راحتی با دست حرکت داد. پس از رفع مشکل یا بازگشت برق، حتما باید سیستم به حالت اتوماتیک بازگردانده شود تا موتور مجدداً کنترل را در دست بگیرد.

بازگرداندن دستگاه به حالت اتوماتیک نیز در کاتالوگ فنی راهبند فک با جزئیات ذکر شده است. کافی است پس از اطمینان از صحت عملکرد سیستم، کلید خلاص کن را در جهت مخالف بچرخانید تا قفل مجدداً درگیر شود. سپس دستگاه آماده اجرای فرمان های الکترونیکی خواهد بود. این بخش اهمیت ویژه ای دارد، زیرا در صورتی که سیستم در حالت دستی باقی بماند، موتور درگیر نمی شود و عملکرد اتوماتیک غیرفعال خواهد بود.

یکی دیگر از موارد حیاتی که در کاتالوگ فنی راهبند فک به آن اشاره شده، بررسی سطح روغن و انجام هواگیری در مدل های هیدرولیکی است. کاهش سطح روغن یا ورود هوا به داخل سیستم می تواند باعث ایجاد لرزش، کاهش سرعت عملکرد و حتی آسیب به پمپ شود. طبق دستورالعمل کارخانه، سطح روغن باید حداقل هر شش ماه یک بار بررسی شود و در صورت نیاز، با روغن مخصوص توصیه شده توسط شرکت فک پر شود.

در نهایت، بازرسی دوره ای هر شش ماه یکبار یکی از اصلی ترین اقدامات نگهداری است که در کاتالوگ فنی راهبند فک بر آن تاکید شده است. در این بازرسی باید تمام اجزای مکانیکی از جمله بازو، فنر تعادل، پایه نصب، و اتصالات الکتریکی مورد بررسی قرار گیرند. در صورت مشاهده هرگونه سایش، صدا یا عملکرد غیرعادی، باید قطعه معیوب سریعا تعویض شود. همچنین پیشنهاد می شود وضعیت فتوسل ها و چراغ فلاشر نیز تست شود تا ایمنی کامل سیستم حفظ گردد.

رعایت دقیق موارد ذکر شده در کاتالوگ فنی راهبند فک نه تنها باعث عملکرد بی نقص دستگاه می شود، بلکه از بروز توقف های ناگهانی در زمان استفاده نیز جلوگیری می کند. نگهداری صحیح به معنای سرمایه گذاری روی دوام سیستم است؛ زیرا یک راهبند که به درستی سرویس شود، می تواند سال ها بدون نیاز به تعمیر جدی، با بالاترین راندمان کار کند. در نتیجه، اجرای دقیق دستورالعمل های نگهداری و عملکرد دستی ذکر شده در کاتالوگ فنی راهبند فک تضمین کننده ایمنی، طول عمر بالا و کارکرد مطمئن دستگاه در شرایط مختلف کاری است.
