سیم کشی جک فک ۴۱۲

سیم کشی جک فک ۴۱۲ – Jack FAAC 412 wiring: راهنمای کامل نصب و سرویس

شرکت دژآک با بیش از 22 سال سابقه در زمینه فروش، نصب و خدمات پس از فروش جک پارکینگ، راهبند و درب اتوماتیک، تخصص خود را در ارائه بهترین خدمات به مشتریان ایرانی به کار گرفته است. در این صفحه قصد داریم به طور کامل به موضوع سیم کشی جک فک ۴۱۲ – Jack FAAC 412 wiring بپردازیم و راهنمایی جامع برای نصب، راه اندازی و نگهداری این سیستم حرفه ای ارائه دهیم.

چرا سیم کشی جک فک ۴۱۲ – Jack FAAC 412 wiring اهمیت دارد؟

سیم کشی جک فک ۴۱۲ – Jack FAAC 412 wiring بخش حیاتی هر سیستم جک پارکینگ است. سیم کشی اصولی باعث می شود:

• عملکرد روان و بدون مشکل جک تضمین شود.

• طول عمر موتور و برد الکترونیکی افزایش یابد.

• از خطرات اتصال کوتاه و آسیب به قطعات جلوگیری شود.

• امکان راه اندازی صحیح سایر اجزا مانند فلاشر، فتوسل و قفل برقی فراهم شود.

با تجربه 22 ساله شرکت دژآک و سابقه نصب برندهای FAAC، BFT و Fadini، ما تضمین می کنیم که سیم کشی اصولی و حرفه ای برای هر پروژه ای انجام شود.

نصب جک فک ۴۱۲ – Jack FAAC 412 installation

نصب صحیح جک پارکینگ اولین قدم برای عملکرد بهینه سیستم است. در نصب جک فک ۴۱۲ – Jack FAAC 412 installation باید موارد زیر رعایت شود:

• بررسی محل نصب و تراز بودن جک

• نصب پایه ها با پیچ و مهره های مقاوم

• تنظیم اولیه باز و بسته شدن درب

• اتصال سیم ها به برد و موتور طبق نقشه فنی

شرکت دژآک با سال ها تجربه در پروژه های مختلف، نصب جک های فک را به صورت دقیق و مطابق استانداردهای جهانی انجام می دهد.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

راه اندازی جک فک ۴۱۲ – Jack FAAC 412 setup

پس از نصب، نوبت به راه اندازی سیستم است. راه اندازی جک فک ۴۱۲ – Jack FAAC 412 setup شامل موارد زیر می شود:

• تنظیم سرعت باز و بسته شدن درب

• تنظیم قدرت موتور متناسب با وزن درب

• بررسی عملکرد خودکار و دستی جک

• تست سیم کشی و اطمینان از عملکرد صحیح فلاشر و فتوسل

راه اندازی اصولی باعث می شود جک شما بدون هیچگونه مشکل عملکرد داشته باشد.

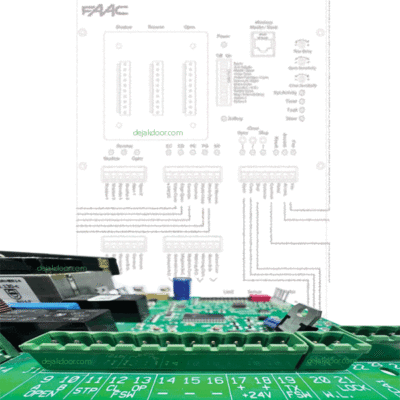

برد الکترونیکی فک ۴۱۲ – Jack FAAC 412 control board

برد الکترونیکی فک ۴۱۲ – Jack FAAC 412 control board قلب سیستم جک فک است. برخی نکات مهم در این بخش شامل:

• اتصال صحیح سیم ها به ترمینال های برد

• بررسی ولتاژ ورودی و خروجی برد

• استفاده از بردهای اورجینال برای عملکرد بهتر و عمر طولانی

• آموزش کار با تنظیمات برد جهت تغییر سرعت و قدرت جک

شرکت دژآک با ارائه آموزش های حرفه ای، تضمین می کند که هر کاربر قادر باشد برد جک را به درستی مدیریت کند.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

سیم کشی فلاشر فک ۴۱۲ – Jack FAAC 412 flash wiring

سیم کشی فلاشر فک ۴۱۲ – Jack FAAC 412 flash wiring نقش مهمی در امنیت و اطلاع رسانی به کاربران دارد. سیم کشی صحیح فلاشر:

• هشدار حرکت درب را به افراد و خودروها می دهد

• از خطر برخورد با درب جلوگیری می کند

• عمر چراغ فلاشر را افزایش می دهد

در این بخش، نکات اتصال و تست فلاشر توسط متخصصین دژآک به صورت دقیق انجام می شود.

سیم کشی رله فرمان دو لنگه و تک لنگه فک ۴۱۲

سیم کشی رله فرمان دو لنگه فک ۴۱۲ – Jack FAAC 412 dual leaf relay wiring

برای درب های دو لنگه، سیم کشی رله فرمان دو لنگه باید طوری انجام شود که هر دو لنگه همزمان باز و بسته شوند.

سیم کشی رله فرمان تک لنگه فک ۴۱۲ – Jack FAAC 412 single leaf relay wiring

برای درب های تک لنگه، اتصال رله ها باید با دقت بالا انجام شود تا از اختلال در عملکرد جلوگیری شود.

شرکت دژآک تمامی سیم کشی های رله را با تجربه عملی سال ها نصب جک انجام می دهد.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

سیم کشی فتوسل فک ۴۱۲ – Jack FAAC 412 photocell wiring

فتوسل ها امنیت درب را تضمین می کنند. سیم کشی فتوسل فک ۴۱۲ شامل:

• نصب فتوسل ها در ارتفاع مناسب

• اتصال صحیح به برد جک

• تست عملکرد باز و بسته شدن درب هنگام مانع

• تنظیم فاصله و زاویه تابش نور

با رعایت این اصول، سیستم امنیتی جک شما کامل و بدون نقص خواهد بود.

سیم کشی قفل برقی فک ۴۱۲ – Jack FAAC 412 electric lock wiring

قفل برقی از باز شدن غیرمجاز درب جلوگیری می کند. سیم کشی قفل برقی فک ۴۱۲ باید:

• ولتاژ مناسب دریافت کند

• همزمان با باز و بسته شدن درب عمل کند

• بدون تداخل با سایر اجزا کار کند

دژآک با سال ها تجربه، بهترین راهکارها برای نصب و سیم کشی قفل برقی را ارائه می دهد.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

سیم کشی موتور و کانکتورهای فک ۴۱۲

سیم کشی موتور جک فک ۴۱۲ – Jack FAAC 412 motor wiring

اتصال صحیح موتور باعث عملکرد روان درب و جلوگیری از سوختن موتور می شود.

سیم کشی کانکتورهای فک ۴۱۲ – Jack FAAC 412 connector wiring

کانکتورها باید محکم و بدون قطعی نصب شوند تا سیگنال ها به درستی منتقل شوند.

تجربه طولانی دژآک تضمین می کند که سیم کشی موتور و کانکتورها بدون مشکل انجام شود.

تنظیمات برد فک ۴۱۲ – Jack FAAC 412 board settings

تنظیمات دقیق برد جک شامل:

• کنترل سرعت باز و بسته شدن درب

• تنظیم قدرت موتور برای جلوگیری از آسیب به لولا

• فعال سازی و غیرفعال سازی ورودی های فتوسل و قفل برقی

با تنظیم حرفه ای برد توسط کارشناسان دژآک، عملکرد جک بهینه و بدون نقص خواهد بود.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

نصب سر و ته جک فک ۴۱۲

نصب سر جک فک ۴۱۲ – Jack FAAC 412 jack head installation

نصب سر جک باید دقیق و محکم باشد تا فشار موتور به درستی منتقل شود.

نصب ته جک فک ۴۱۲ – Jack FAAC 412 jack foot installation

پایه جک باید تراز باشد تا عملکرد روان و بدون صدا داشته باشد.

تجربه نصب پروژه های مختلف دژآک تضمین کننده کیفیت بالا در هر محیطی است.

آموزش سیم کشی جک فک ۴۱۲ – Jack FAAC 412 wiring tutorial

آموزش سیم کشی جک فک ۴۱۲ به شما کمک می کند تا:

• بتوانید سیم کشی صحیح را انجام دهید

• عملکرد اجزا را تست کنید

• از بروز مشکلات فنی جلوگیری کنید

دژآک با آموزش های مرحله به مرحله و ارائه پشتیبانی، اطمینان می دهد که هر کاربر بتواند جک فک ۴۱۲ را به بهترین شکل مدیریت کند.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

سخن پایانی درباره خدمات شرکت دژآک

با 22 سال تجربه و سابقه نمایندگی برندهای معتبر FAAC، BFT و Fadini، شرکت دژآک بهترین خدمات نصب، راه اندازی و سیم کشی جک فک ۴۱۲ – Jack FAAC 412 wiring را ارائه می دهد. تمامی خدمات شامل:

• نصب حرفه ای و استاندارد

• سیم کشی کامل و بدون نقص

• راه اندازی و تنظیمات دقیق برد

• آموزش کار با جک و نگهداری صحیح

1. چگونه سیم کشی جک فک ۴۱۲ را به درستی انجام دهم؟

برای سیم کشی صحیح جک فک ۴۱۲، از کابل ۳ در ۱.۵ میلی‌متر برای هر موتور استفاده کنید. سیم‌های موتور درب اول را به پورت‌های ۱، ۲ و ۳ و موتور درب دوم را به پورت‌های ۴، ۵ و ۶ متصل کنید. سیم خاکستری (COM) را به پورت ۱ برای موتور اول و پورت ۴ برای موتور دوم وصل کنید. فلاشر را به پورت‌های ۷ و ۸، رله فرمان دو لنگه را به پورت‌های ۹ و ۱۴ و رله فرمان تک لنگه را به پورت‌های ۱۰ و ۱۴ متصل کنید. سیم ارت را به پورت PE برد متصل نمایید. در صورت عدم وجود ارت در برق ساختمان، سیم زرد موتور نزدیک‌تر به برد را به پورت PE متصل کنید.

2. آیا جک فک ۴۱۲ نیاز به قفل برقی دارد؟

خیر، جک فک ۴۱۲ دارای سیستم قفل مکانیکی داخلی است و نیازی به قفل برقی ندارد. این سیستم به‌صورت خودکار در زمان بسته شدن درب، قفل می‌شود. با این حال، در صورت تمایل به افزایش امنیت، می‌توان از قفل برقی استفاده کرد که در این صورت باید به پورت‌های ۱۸ و ۲۱ برد متصل شود.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

3. چگونه برد کنترل جک فک ۴۱۲ را تنظیم کنم؟

برای تنظیم برد کنترل جک فک ۴۱۲، ابتدا باید درب را نیمه باز کنید. سپس با فشردن دکمه ریموت در زمان‌های مشخص، زمان باز و بسته شدن درب را به سیستم معرفی کنید. این تنظیمات به‌صورت نیمه‌اتوماتیک انجام می‌شود و برد کنترل با توجه به زمان‌های تعیین‌شده، عملکرد درب را تنظیم می‌کند.

4. چه نوع سیمی برای اتصال فتوسل به برد جک فک ۴۱۲ مناسب است؟

برای اتصال فتوسل به برد جک فک ۴۱۲، از کابل تلفنی ۲ زوج استفاده کنید. این کابل به‌صورت استاندارد برای انتقال سیگنال‌های فتوسل مناسب است و از تداخل سیگنال‌ها جلوگیری می‌کند.

تعویض و ترمیم سیم کشی جک فک ۴۱۲ در دژآک

5. در صورت بروز مشکل در عملکرد جک فک ۴۱۲، چه اقداماتی باید انجام دهم؟

در صورت بروز مشکل در عملکرد جک فک ۴۱۲، ابتدا برق ورودی را قطع کنید. سپس اتصالات سیم‌ها را بررسی کرده و از صحت آن‌ها اطمینان حاصل کنید. در صورت عدم رفع مشکل، با تکنسین متخصص تماس بگیرید تا از آسیب‌های بیشتر جلوگیری شود.

با انتخاب سیم کشی جک فک ۴۱۲ – Jack FAAC 412 wiring از محصولات شرکت دژآک، نه تنها از کیفیت و دوام بالا بهره مند می شوید، بلکه از امنیت کامل درب پارکینگ خود اطمینان خواهید داشت. نصب و راه اندازی جک فک ۴۱۲ – Jack FAAC 412 setup و استفاده از برد الکترونیکی فک ۴۱۲ – Jack FAAC 412 control board استاندارد، تضمین می کند که در هر شرایطی درب شما بدون مشکل و با عملکردی بی نقص کار کند. با انتخاب ما، شما برنده ای که امنیت و آرامش را در کنار تکنولوژی حرفه ای تجربه می کند، خواهید بود. هم اکنون با کارشناسان ما تماس بگیرید و تجربه ای متفاوت از سیم کشی جک فک ۴۱۲ را شروع کنید
